測量基礎解說選擇測量儀所需的術語
| 安裝狀態／安裝模式 |
為了使用激光移位計測量目標物，需要接收器獲取目標物的反射光。為了使三角測量方式的測量儀可適當接收反射光，需根據目標物的表面狀態，傾斜安裝傳感頭。
|
|---|---|
| 參考距離 |
通過激光移位計測量目標物時，測量值為０的點。 一般表示從傳感頭的下面到測量范圍中心的距離。
|
| 測量范圍 |
表示激光移位計可測量目標物位移量的范圍。 一般以參考距離為基準，表示±○○ mm。 【標記示例】 參考距離：30 mm 測量范圍：±5 mm 上述激光移位計可在以下范圍內測量目標物。
|
| 光源 |
使用原理為：在非接觸測量儀中使用光線從發射器對目標物照光，并用接收器接受其反射光。該光源可使用紅色半導體激光、藍色半導體激光、白光、SLD、綠色LED等多種光。 依照測量儀原理決定使用哪種光源，并使用光源相應的鏡頭和光接收元件等，可實現高精度的測量。 |
| 光點直徑 |
非接觸測量儀一般包括2種光點直徑。分為橢圓形狀的光點直徑和小光點型的光點直徑。 橢圓形狀的光點直徑可測量橢圓內的平均高度，因此不易受到目標物表面粗糙度誤差的影響。但光點尺寸變大，因此不適于測量形狀和較小部位。 而小光點型的光點直徑光點較小，可有效測量形狀或細微部位，但同時還會跟蹤表面粗糙度，與橢圓形狀的光點直徑相比，易于受到表面粗糙度誤差的影響。
|
| 重復精度 | 表示重復測量目標物定點時的偏差。 |
| 直線性 |
直線性是表示測量儀性能的指標。表示理想值與實際測量結果誤差的最大值。例如，使用直線性為±5 μm的測量儀移動1 ㎜的目標物時，表示所顯示的值可能包含±5 μm的誤差（9.995 μm至1.005 μm）。
直線性表
[直線性] = 0.02％ × 6 mm = ±1.2 μm |
| 溫度特性 |
溫度特性表示傳感頭的溫度變化1度時所發生的測量值誤差的最大值。在傳感頭的內部中，使用了鏡頭或CMOS及固定這些構件的夾具。因溫度變化，上述構件會發生膨脹或收縮，且成像在CMOS上的光點位置變化會產生誤差。 溫度特性規定為○○％ of F.S./℃，F(xiàn).S.表示測量范圍，可按以下示例進行計算。溫度特性越小的測量儀越可稱之為越好的測量儀。 例）溫度特性：0.01% of F.S./℃ 、測量范圍：±3 mm（F.S.= 6 mm）的測量儀時 [直線性] = 0.01％ × 6 mm = 0.6 μm |
| 環境光照 | 表示測量儀可不受外部光線影響進行測量的外部光源的最大照度。 |
| 環境溫度 | 保證測量儀動作的溫度環境。 |
| 相對濕度 | 保證測量儀動作的濕度環境。 |
| 抗震動 |
表示對測量儀振動影響的指標。表示通過記載的數值進行評估。 一般記載為“10至55 Hz 雙向振幅1.5 mm X、Y、Z方向各2個小時”，具體按以下內容進行測試。 對X方向上±0.75 mm 的振幅以10至55 Hz的頻率進行2小時變化 ⇓ 對Y方向上±0.75 mm的振幅以10至55 Hz的頻率進行2小時變化 ⇓ 對Z方向上±0.75 mm的振幅以10至55 Hz的頻率進行2小時變化 |
| 采樣周期／采樣速度 | 表示測量儀在1秒內可測量的數據點數。采樣周期為100 Hz的測量儀在每秒可進行100次測量。采樣周期越快的測量儀越可準確測量在線移動的目標物，或可進行較多單一時間內的平均化處理，因此能穩定測量值。 |
| 接收光波形 |
表示光接收元件接收到的光的狀態為接收光波形?？v軸表示光的強度，橫軸表示光接收元件上的位置。通過確認接收光波形的形狀，可判斷是否準確進行當前測量。
|
| 光軸、光軸區域 |

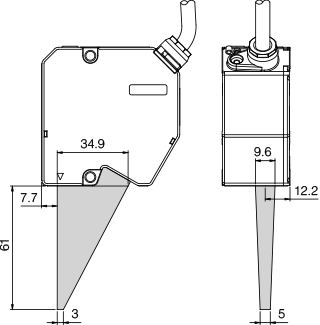

將測量儀發射器照射的光的中心軸稱為光軸。 光軸區域圖表示從發射器到接收器的光的路徑。若在該區域內放入夾具等，則光不會照射到目標物或接收器，因此無法進行測量。 光軸區域圖 |
| 電源電壓 | 驅動產品時所需的電源電壓。如果為24 VDC±10％的規格，則表示直流電源，需要電壓24 V變動量在±2.4 V以內的電源。 |
| 最大消耗電流 | 驅動產品時所消耗的電流量。使用的電源需要選擇比該最大消耗電流容量還大的產品。 |
