機械手視覺

以汽車行業為首，在電子設備、食品等行業中，工業用機械手都是現代生產中不可或缺的設備。機械手市場預計將在2035年達成10兆日元的產業規模，在其普及的過程中，問題也正在逐步浮現。

校正的工時
工業用機械手和視覺系統/視覺系統系統的連接
實施現場教育的必要性等

隨著工業用機械手的發展，生產效率實現了急劇變化，但切換的工時等，在長達10年的時間內，幾乎沒有得到任何改進。根據工件更改夾具和設定并實施校正，在完成測試和修正后，方能開始生產。

作為消除這些陳舊的傳統工時，實現無不良品高生產性的手段，利用視覺系統/視覺系統技術的機械手視覺（機器視覺）越來越受到關注。下面將就機械手視覺的基礎知識及導入要點進行說明。

以視覺系統實現高級作業，機械手視覺的基本原理

機械手視覺的導入要點

機械手視覺，是對工業用機械手位置檢測及檢測中所用視覺系統/視覺系統系統的總稱。因此，在導入機械手視覺時，必須要根據其與現用（或正在考慮導入）工業用機械手和視覺系統/視覺系統系統的適配性、使用目的及用途、能夠支持其他品種的擴展性能、設備變更的靈活對應性等，在綜合考慮各類要素的基礎上選擇產品。下面將就導入采用視覺系統/視覺系統技術的機械手視覺系統時必須掌握的要點，進行簡明易懂的說明。

與機械手廠商的兼容性

生產工業用機械手的廠商很多，各廠商都開發了各自的控制程序。因此，在選擇產品時，請確認視覺系統系統是否支持工業用機械手的控制程序。有時雖然可以兼容，設定的步驟卻會很繁瑣，請加以注意。

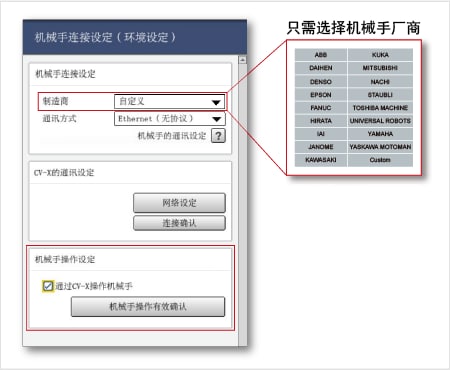

基恩士的視覺系統系統“XG-X系列”及“CV-X系統”，只需在環境設定畫面選擇廠商，就能與國內外廠商的工業用機械手實現直接連接。在導入時可以不用考慮廠商兼容性，在改用其他廠商的機械手時，也能直接沿用系統。此外，基恩士產品還支持各廠商的編程語言，利用樣本程序，就能輕松指定操作流程。

簡單設定

在研究導入機械手視覺的過程中，是不是遇到過以下疑問、問題呢？

各類設定是不是很繁瑣呢？
會不會因?yàn)椴僮鲝?fù)雜，耗費許多現場教育的時間呢？
有沒有必要聘用具備特殊技能的專業人員呢？等

導入機械手視覺的目的，就是生產高效化和成本削減，如果反而費時費力，也就毫無意義了。因此，設定便捷性也是應當被納入考量的。

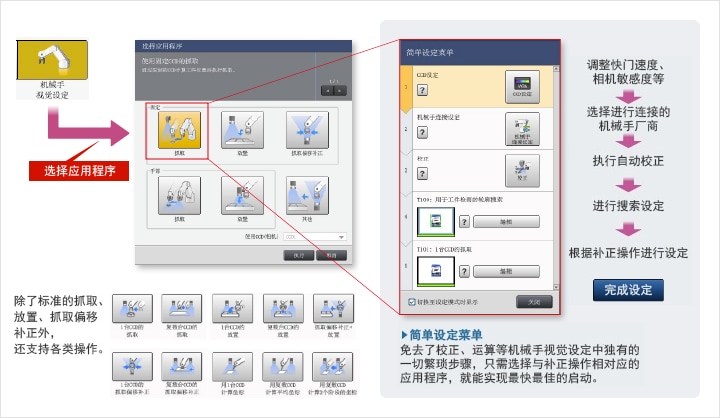

“XG-X系列”、“CV-X系列”設計了機械手專用界面，預設了抓取、放置、抓取偏移補正等功能的標準設定。設定時，只需根據步驟實施快門速度和敏感度等相機設定、連接的機械手設定、校正、搜索設定、補正操作等，就能完成設定。能夠以最簡便的步驟，導入機械手視覺。

自動校正

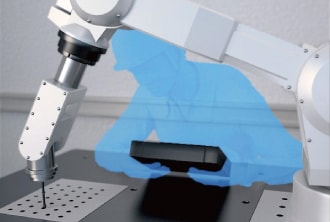

傳統的工業用機械手，必須由操作者通過示教盒，手動指定坐標。因此，在每次更改工件及切換時，必須進行重新調整，操作者的個體差異會導致精度的偏差。而利用支持自動校正的機械手視覺，就能一鍵完成原本必須手動實施的校正作業?；魇康臋C(jī)械手視覺系統，實現了校正、運算等繁瑣作業的自動化。

傳統的工業用機械手

支持自動校正的
機械手

實現穩定搜索的穩定性

若無法達到必要的精度，導入機械手就顯得毫無意義，反而還增加了最終檢測的工時?；魇慨a(chǎn)品搭載了能夠在惡劣條件下進行高速、高精度目標物抽取的搜索工具“ShapeTrax”功能，通過位置偏移修正、重疊消除、失真補正等功能，確保了高穩定性。借助實時濃淡補正、干擾控制等預處理功能，實現正確的檢測和辨別，可用于外觀及尺寸檢測、OCR字符辨別等各類工序。

基恩士還提供各類鏡頭和照明設備，確保在各種環境下都能導入。更有組合配備了基恩士特色超高速相機和部分亮燈照明的“LumiTrax系統”，實現了更精確的制圖。在超高速下，通過重復從不同方向高速照射照明并拍攝的工序，可以實現不受周圍環境影響的穩定檢測。

不用選擇照明，實現穩定拍攝的“LumiTrax系統”介紹

點此了解詳情

具體應用

下面將介紹利用視覺系統/視覺系統技術的機械手視覺導入案例。除了抓取、定位外，機械手視覺還被用于外觀檢測、尺寸檢測、個數檢測等諸多場合下。機械手視覺的另一項重大優點，就是能夠在同一工序內，進行諸如抓?。庥^檢測的同步作業。

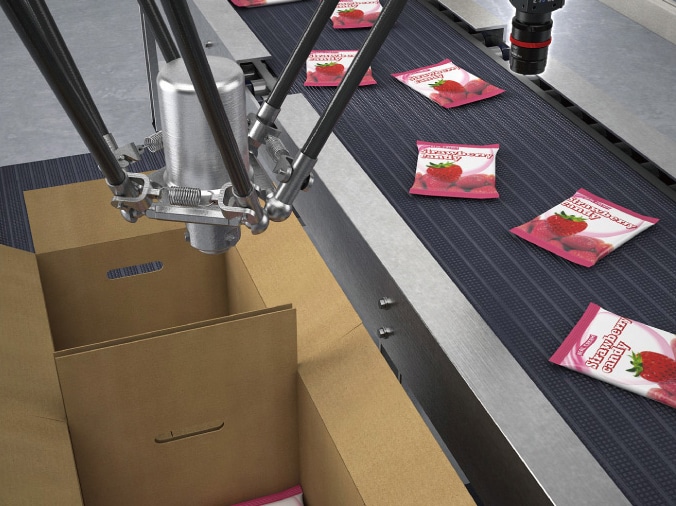

零食裝箱機械手定位

作為機械手視覺的導入案例之一，抓取、放置（pick&place）是較為常見的操作。零食裝箱等工序，很多時候都需要進行人工操作，通過視覺系統系統識別位置和方向，就能實現自動化。

檢測的要點

零食裝箱大多由人工完成,導入圖像處理和機械手后,逐漸轉變?yōu)樽詣?dòng)化處理。

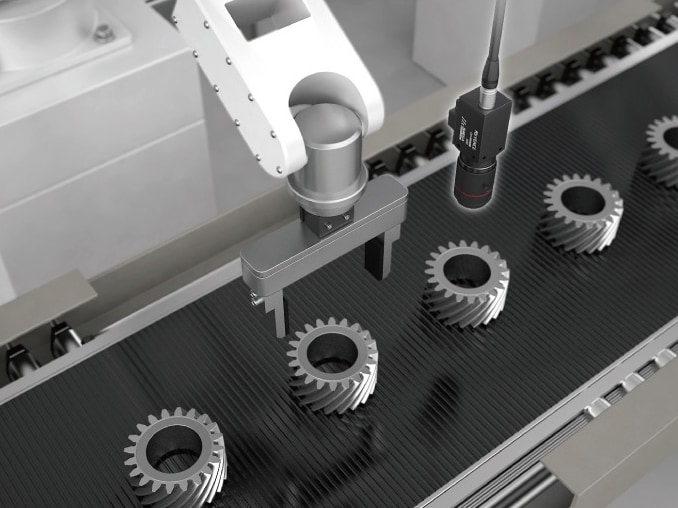

機械手抓取

導入機械手視覺后，可以大幅削減抓取作業的工時。用視覺系統檢測工件位置，將位置信息輸入到機械手，由此實現不依靠定位托板的抓取。還能同時實施檢測。甚至還能將繁瑣的校正自動化，大幅削減啟動工時。

檢測的要點
